Rebelcell Quick Connect Universal

Rebelcell Quick Connect Universal

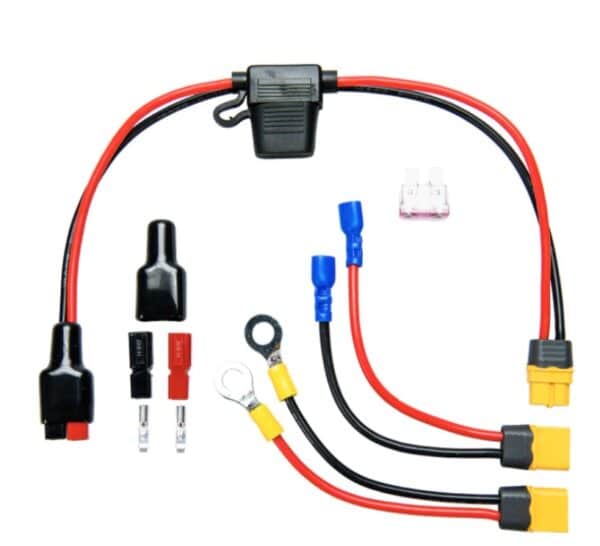

Snabbanslutningskabel för ditt ekolod med integrerad säkring (3A/5A). För säker “1-klick”-anslutning mellan 12V Rebelcell-batteri och ekolod.

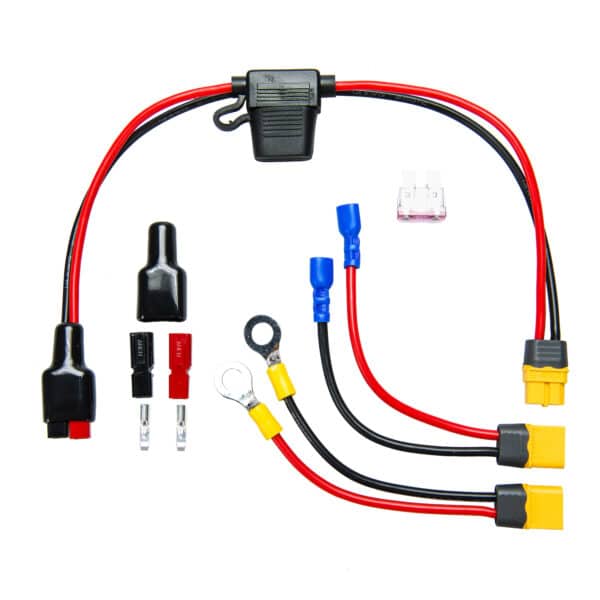

  3x4mm2 anslutningskablar:
A: ~ 40 cm lång med XT60-kontakt och ANEN (röd/svart) PA-45-kontakt.
B: ~ 10 cm med XT60 och M8-tunganslutning.
C: ~ 10 cm med X60 och Faston-kontakt. (Ansluts till din utrustning, kabel B.)

  Integrerad 3A ‘in-line’ säkring + extra ANEN PA-45-kontakt för din utrustning

  Kabeln kan anslutas med ett klick till utrustning för en säker anslutning.

Installation och användning

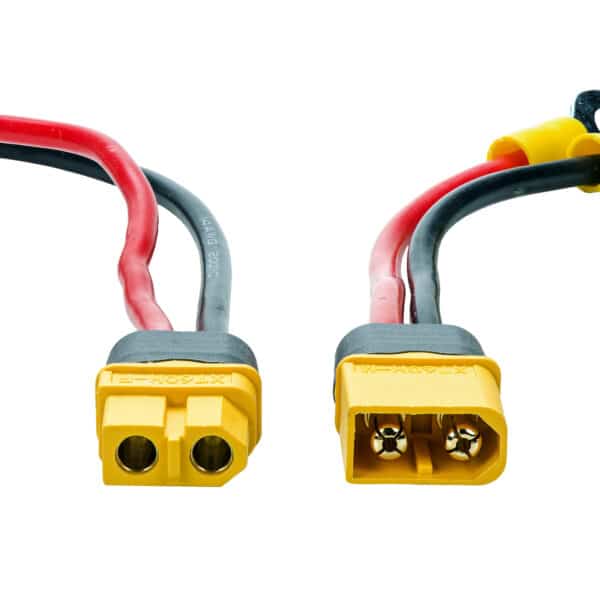

1. Beroende på kontakterna på ditt batteri, välj antingen kabel B (med M8-kontakt) eller C (med Faston-kontakt) och anslut till ditt batteri. Klicka sedan på den andra sidan på plats via XT60-kontakten till motsvarande XT60-kontakten på kabel A.

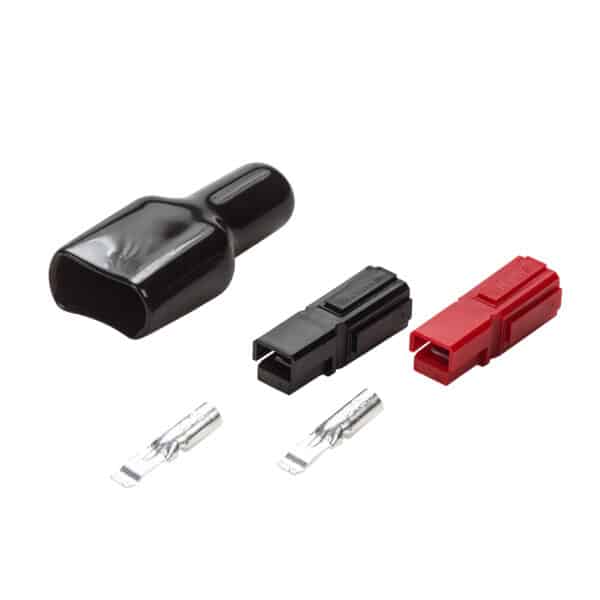

2. Sedan den separata ANEN-kontakten som måste anslutas till ditt djupljud. Crimp de silverfärgade kontaktpunkterna (använd ett AMP-crimpverktyg för icke-isolerade kabelanslutningar) till kablarna eller ditt ekolod. Efter crimpningen måste kontaktpunkterna föras in i den röda (för +) eller den svarta (för -) kontakten till de klickar till. Kontaktpunkterna är nu säkrade och kan inte kopplas bort. Skjut de röda och svarta delarna på plats med den svarta hylsan och anslut till motsvarande kontakt på Quick Connect FF-kabeln.
3. Använd endast ekolod och annan lämplig 12V-utrustning med maximal effektuttag på 10A (och använd lämplig inbyggd säkring, en 3A och 5A-användning ingår.)
