Victron BMV-712 Smart Batteriövervakare för Batterier

Inbyggd Bluetooth
Med inbyggd Bluetooth är BMV 712 Smart redo för sakernas internet (IoT). Då Bluetooth håller på att installeras i
de flesta andra produkter från Victron Energy kommer den trådlösa kommunikationen mellan produkter
underlätta systeminstallationen och förbättra prestandan.

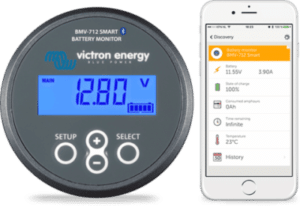

Ladda ner appen Victron Bluetooth
Använd en smart telefon eller en annan enhet som är kompatibel med Bluetooth för att
– anpassa inställningar,
– kontrollera all viktig data på en och samma skärm,
– se historik och
– uppdatera programvara när nya funktioner blir tillgängliga.
Enkel att installera

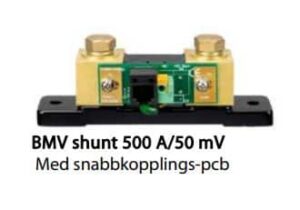

Alla elektriska anslutningar går till en snabbansluten PCB på den aktuella shunten. Shunten ansluts till
bildskärmen med en standard RJ12-telefonkabel. Ingår: RJ12-kabel (10 m) och batterikabel med säkring (2 m),
inga andra komponenter behövs.
Dessutom ingår en separat frontram för en fyrkantig eller rund skärm; en fästring för den bakre infästningen
och skruvar för montering fram.
Spänningsövervakning mittzon
En dålig cell eller ett dåligt batteri kan förstöra en stor, dyrbar batteribank. När batterier är seriekopplade kan
en snabb varning genereras genom mäta mittzonsspänningen. Se användarhandboken för BMV, avsnitt 5.2,
för mer information.
Vi rekommenderar vår balanseringsenhet för batterier (BMS012201000) för att maximera livslängden hos
seriekopplade blybatterier.
Väldigt låg strömförbrukning från batteriet
Strömförbrukning: 0 7 Ah per månad (1 mA) @12 V och 0 Ah per månad (0,8m A) @ 24 V
Särskilt litiumjonbatterier förlorar i princip all kapacitet när de laddas ur till avstängning på grund av låg
spänning.
Efter avstängning på grund av låg spänning har ett litiumjonbatteri en kapacitetsreserv på ca 1 Ah per 100 Ah
batterikapacitet kvar. Batteriet kommer att skadas om den återstående kapacitetsreserven dras ur batteriet.
En restström på exempelvis 10 mA kan skada ett 200 Ah batteri om systemet lämnas i urladdat läge under
längre tid än 8 dagar.
Bistabilt larmrelä
Förhindrar ökad strömförbrukning vid larm.
Övriga funktioner
– Batterispänning, strömstyrka, amp-timmar, förbrukning och laddningstillstånd
– Återstående tid vid aktuell urladdningshastighet
– Programmerbara visuella larm och ljudlarm
– Programmerbart relä, för att stänga av icke-kritiska belastningar eller för att köra en generator när den
behövs
– 500 amp snabbansluten shunt och anslutningssats.
– Shunt med kapacitet upp till 10.000 amp som tillval
– VE.Direct kommunikationsport
– Lagrar en stor mängd historiska händelser som kan användas för att utvärdera förbrukningsmönster och
batterihälsa
– Brett spänningsområde 6,5 – 70 V
– Strömmätning med högupplöst återgivning. 10 mA (0,01A)
– Extra ingång för att mäta spänning (av ett andra batteri), temperaturer eller mittzonsspänning och
motsvarande larm- och reläinställningar

Batteriövervakare BMV-712 Smart
Nätspänningsintervall 6,5 – 70 VDC
Strömförbrukning,bakgrundsbelysning avstängd <1mA
Inmatningsspänningsintervall,
hjälpbatteri 6,5 – 70 VDC
Batterikapacitet (Ah) 20 – 9999 Ah
Driftstemperaturintervall -40 +50 °C (-40 – 120 °F)
Mäter spänning i andra batteriet, eller temperatur eller mittzonen Ja
Temperaturmätningsintervall -20~+50°C
– VE.Direct kommunikationsport Ja
Bistabilt relä 60 V/1A normalt öppen (funktionen kan inverteras)
UPPLÖSNING & NOGGRANHET (Med en 500 amp shunt)
Ström <0,01 A
Spänning ± 0,01 V
Amp-timmar ± 0,1 Ah
Laddningsstatus (0 – 100 %) ± 0,1 %
Återstående tid ± 1 min
Temperatur (0 – 50 °C) ± 1 °C
Precision för strömmätningen ± 0,4 %
Noggrannhet i spänningsmätningen ± 0,3 %
INSTALLATION & DIMENSIONER
Installation Flushmontering
Front 63mm diameter
Frontram 69 X 69mm
Stomme, diameter 52 mm
Enhetens djup 31 mm
STANDARDER
Säkerhet EN 60335-1
Emission/ Immunitet EN 55014-1, EN 55014-2-29
Automotiv ECE R10-4 / EN 50498
TILLBEHÖR
Shunt (inkluderad) 500 A/ 50 mV
Kablar (ingår) 10 meter 6 ledarkabel UTP med RJ12-kopplingar,
och kabel med säkring för ‘+’-anslutning
Temperatursensor Valfri (ASS000100000)
